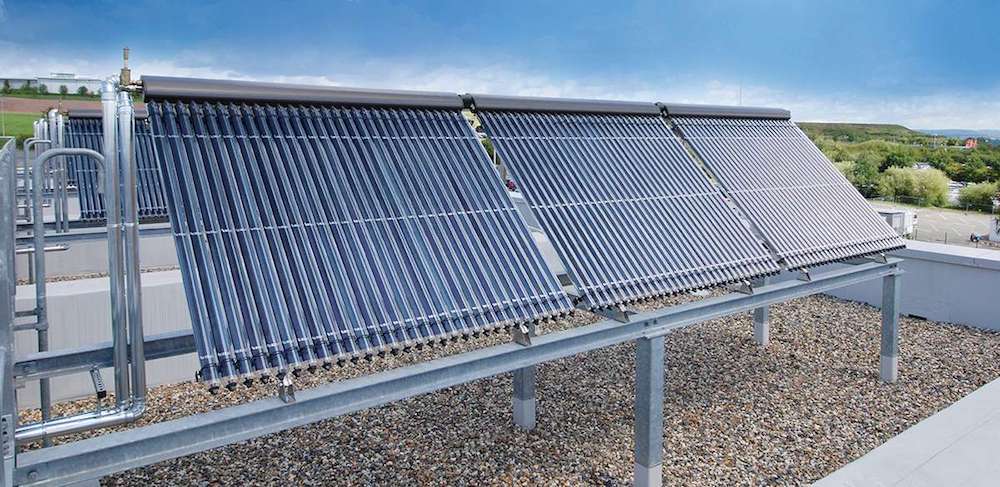

/ ВАКУУМНИЙ СОНЯЧНИЙ КОЛЕКТОР ТА ВСЕ ЩО ПОТРІБНО ПРО НЬОГО ЗНАТИ
“Недостатньо лише
отримати знання;
треба знайти
їм застосування”
(Й. Гете)
Окрім того, у вакуумних сонячних колекторах знайшли застосування теплові трубки, що виконують роль провідника тепла. При опроміненні установки сонячним світлом, рідина, що знаходиться в нижній частині трубки, нагріваючись перетворюється на пару. Пари піднімаються у верхню частину трубки (конденсатор), де конденсуючись передають тепло колектору. Використання даної схеми дозволяє досягти більшого ККД (у порівнянні з плоскими колекторами) при роботі в умовах низьких температур і слабкої освітленості. Сучасні побутові сонячні колектори здатні нагрівати воду до температури кипіння навіть при негативній навколишній температурі. Підвищення експлуатаційних температур до 120—250°C можливе шляхом введення в сонячні колектори концентраторів з допомогою параболоциліндричних відбивачів, прокладених під поглинаючими елементами. Для отримання більш високих експлуатаційних температур потрібні пристрої стеження за сонцем.
Сонячні колектори застосовують для опалення промислових і побутових приміщень, гарячого водопостачання виробничих процесів, побутових потреб. Найбільша кількість виробничих процесів, в яких використовується тепла та гаряча вода (30-90 °C), проходять в харчовій і текстильній промисловості, які таким чином мають найвищий потенціал для використання сонячних колекторів.

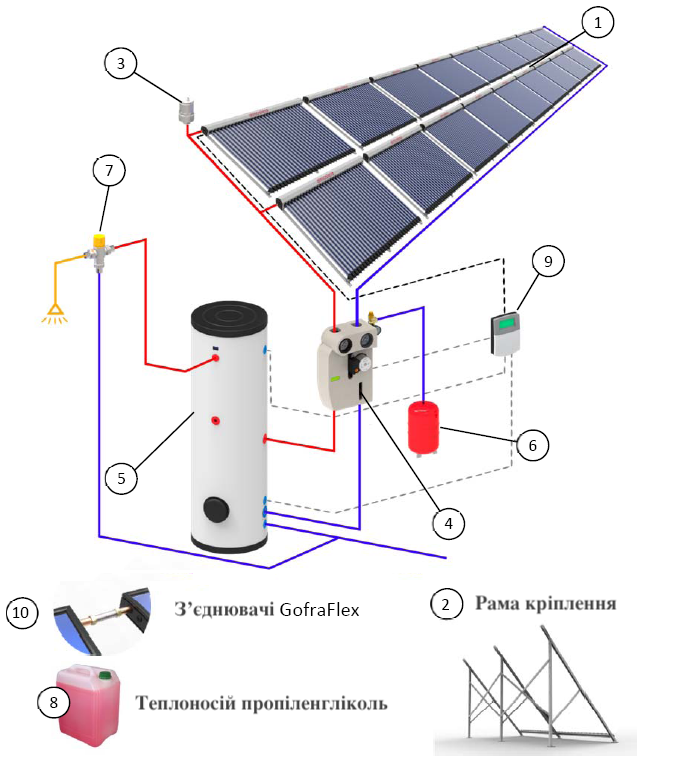

1) Колекторне поле; 2) Рама під сонячні колектора;
3) Розповітрювач; 4) Насосна група;
5) Буферна ємність; 6) Розширювальний бак;
7) Термозмішуючий клапан; 8) Теплоносій;
9) Контролер; 10) З'єднувач колекторів.
02
/ ОСНОВНІ ФУНКЦІЇ ВИСОКОЕФЕКТИВНИХ ВАКУУМНИХ СОНЯЧНИХ КОЛЕКТОРІВ ECOLINE
Максимальниий комфорт,
оптимальне рішення
за розумні гроші,
якісний монтаж,
гарантійна підтримка!
Кожна з трубок може працювати повністтю автономно, що дозволяє системі в цілому працювати навіть при пошкодженні окремих стрижнів. Функціональний засіб з'єднання вакуумних труб дозволяє міняти скляні вакуумні стрижні в разі пошкодження без відключення системи в цілому.
Широкий діапазон застосування при якому теплові стрижні можуть швидко увімкнутись в роботу навіть у хмарну погоду, а система в цілому може нормально функціонувати при надкритичних температурних умовах до -40°С, бо завдяки вакууму теплові втрати наближуються до нуля.
Чудове поєднання вакуумної трубки із мідним тепловим наконечником, гарантує високу теплову віддачу, що забезпечує високоефективний засіб передачі тепла у тепловому стрижні за допомогою селективного покриття, що поглинає тепло, в поєднанні з вакуумною консервацією за технологією "Heat Pipe".
Макс. вихідна потужність 2943Вт
Габарити: 2000×1870×1420мм
Вага брутто/нетто 79кг
Відстань між трубками 75мм
К-сть трубок в колекторі 24шт
Площа поглинання 3,17м2
Поглинання більше ніж 94%
Втрати менші ніж 6%
Сполучення моніфольда ¾ дюйма
Критичний тиск 1,2 МПа (до 12 Атм)
Тиск теплоносія 0.6 MПa
Макс. низька робоча температура -40°С
Теплоізоляція поліуретанова піна
Товщина теплоізоляції 40мм
Подвійні вакуумні колби
Довжина трубок - 1800±5мм
Зовнішній діаметр - 58±0.7мм
Товщина зовнішнього стрижня - 1.8±0.15мм
Внутрішній діаметр - 47±0.7мм
Товщина внутрішньої колби - 1.6±0.15мм
Матеріал - боросилікатне скло 3.3
Рівень вакууму - P ≤ 5 х 10-3Па
Ступінь поглинання ≤ 94%, терловтрати 6% (80С±1,5С)
Максимальна температура 270°С - 300°С
Базовий тиск - 0.6МПа
Коефіцієнт тепловтрат - ≤0.6W/(m2)
Параболічний концентратор CPC, що дозволяє збільшити вихідну потужність на 50% плюс компактні розміри та зменьшена вага конструкції;
360° абсорбер, який працює навіть з сонцем, яке знаходиться за хмарами;
Функція швидкий пуск та вихід на номінальний режим;
Колба має трьохстороннє покриття нанесене методом DS реактивного напилення: композит міді, нержавіюча сталь, алюміній;
Колектор відповідає ДСТУ EN 12975-1-2001
03
/ ГЕЛІОСИСТЕМА
ПИТАННЯ / ВІДПОВІДІ
Екологічно чиста енергія;
Відновлювальні джерела;
Зменьшення енергозалежності;
Максимальна вигода;
Доступність та екологічність!
Оскільки вночі відсутня сонячна інсоляція, яка необхідна для роботи сонячного колектора та геліосистема не здатна підвищувати температуру в буферній ємності, циркуляційний насос не працює, як і власне сама система в цілому.
Що таке площа апертури і абсорбції?Площа апертури це площа з максимальною проекцією, на яку падає сонячне випромінювання. Площа абсорбції розраховується як добуток ширини і довжини абсорбера. Для вакуумних трубчастих колекторів з круглим абсорбером, враховується проекція циліндра вакуумної трубки на поверхню.
Яка витрата води на ГВП у приватному домогосподарстві?Тут варто керуватися нормами споживання, якщо звернутись до СНіП або ДСТУ, то зазначена величина дорівнює 100 літрів / добу на одну людину, що не завжди доцільно та не співпадає з фактичними даними споживання. Реальне споживання становить 50-80 л / добу на людину, якщо це приватний будинок, або 30-50 л / добу - якщо багатоквартирний будинок. Зазвичай береться середня величина 50 літрів на людину на добу.
Під яким кутом встановлюють сонячні колектори до горизонту?Як правило, оптимальний кут монтажу сонячного колектора для круглорічного використання дорівнює широті місцевості, де знаходиться об'єкт. Для Києва це наприклад 50°. Якщо гелиосистема проектується з пріоритетом на літній період то кут повинен бути на 10-15° менше широти місцевості, тобто для м.Київ - 35-40°. При зимовому пріоритеті, відповідно, на 10-15 ° більше широти місцевості, тобто для м.Київ - 60-65°.
Чи можливий монтаж геліосистеми в існуючих будівлях з вже діючими системами опалення та гарячого водопостачання, чи геліосистему треба проектувати заздалегідь?Гелиосистема може встановлюватись не лише на етапі будівництва об'єкта, але і в будинках, що вже експлуатуються. Вона з легкістю інтегрується в будь-які системи опалення та нагріву води, працює з усіма типами водогрійних котлів, при цьому, або не вимагає змін діючих теплових схем зовсім, або ці зміни мінімальні. Потрібно пам'ятати, закладка геліосистеми на етапі проектування дозволяє знизити вартість монтажних робіт і більш ефективно реалізувати теплову схем.
Що таке режим стагнації, чому він виникає та як впливає на систему в цілому?Стагнація (фр. Stagnation, від лат. Stagno - роблю нерухомим, зупиняю; лат. Stagnum - стояча вода). Режим, при якому припиняється протік теплоносія по контуру геліосистеми, що може виникнути з декількох причин:
- відсутність електропостачання на циркуляційному насосі (до 30 хвилин), при високій сонячній активності;
- вихід з ладу циркуляційного насоса;
- засмічення контуру сторонніми елементами;
- повітряний корок в контурі;
- розгерметизація контуру, як наслідок падіння тиску;
- невірно налаштований або пошкоджений контролер;
- дія сторонніх сил (наприклад, випадкове перекриття запірної арматури на контурі тощо).
При високої сонячної інсоляції, відсутність скиду тепла, призводить до зростання температури на самому колекторі до часу настання теплової рівноваги, коли вироблена теплова енергія відповідає тепловим втратам в поточний момент часу, при цьому, як правило, температура стагнації набагато перевищує температуру кипіння теплоносія. Режим стагнації в геліосистемі, супроводжується підвищенням тиску і зростанням температури (в залежності від колектора вона може досягати 250°С). При високій температурі, теплоносій в колекторі починає перетворюватися на пару. При цьому, виникає надлишковий тиск компенсований розширювальним баком, який обов'язково встановлюється в будь-якій системі з закритим контуром. Наші сонячні колектори з самого початку розраховані на роботу при надвисоких температурах в режимі стагнації. Але слід врахувати, що при багаторазовому перегріві сам теплоносій може деградувати (аж до утворення твердих фракцій), його хімічний склад змінюється і призводить до менш ефективної роботи системи або виходу її з ладу. При постійних режимах стагнації особливо ретельно потрібно стежити за станом і характеристиками теплоносія. Для запобігання настання такого режиму часто використовують системи утилізації надлишкового тепла.
Вакуумні колектори мають перевагу - дуже низькі тепловтрати, що дає можливість вловлювати і збирати тепло навіть при екстремально низьких температурах (до -40°С). Але сніг звичайно відіграє виключно негативну роль - зважаючи на низькі тепловтрати сніг на трубках відтаює дуже погано. Однак, вакуумний сонячний колектор прозорий для снігу, так як між трубками є відстань в кілька сантиметрів. Вакуумні сонячні колектори можуть бути засипані снігом тільки в період сильного снігопаду з налипанням мокрого снігу, що трапляється досить рідко. Проблема вирішується грамотним монтажем, чищенням або встановленням додаткових систем розтоплення снігу.
Геліосистеми призначені для невеликих або великих споживачів теплової енергії? Чи можна використовувати геліосистеми для великих обсягів води, які використовуються в багатоквартирних житлових будинках, школах, готелях, басейнах?Звичайно, що можна! Геліосистема - універсальна, вона ідеально підходить, як для приватного котеджного будівництва, так і для об'єктів з великими тепловими навантаженнями. Потужність геліосистеми, легко регулюється, вона прямо пропорційна кількості сонячних колекторів в системі - чим їх більше, тим більше виробленої теплової енергії на виході, це дозволяє підібрати систему під будь-який об'єкт з будь-яким споживанням. Термін окупності об'єктів з великим споживанням значно менше, оскільки в таких системах додаткового обладнання менше, а генеруючого (сонячні колектори) більше.
До якої температури нагріває воду гелиосистема?Продуктивність геліосистеми залежить від багатьох умов: навколишнього середовища (надходження сонячної енергії, вологість, сила вітру, температура) і застосовується (технічні параметри сонячних колекторів, ізоляції трубопроводу, розміщення в просторі і т.п.), тому для кожного конкретного випадку вона буде відрізнятися. Якщо говорити про середньостатистичні дані для території України, то в теплу пору року - з травня по вересень гелиосистема може бути основним джерелом нагріву води і підігрівати її до температури 55°C - 85°C (при необхідності може довести воду до кипіння). У зимовий період гелиосистема служить джерелом попереднього нагрівання з температурою нагріву до 30°C - 40°C.
Які колектори більш ефективні, вакуумні чи плоскі?На щастя (чи на жаль) однозначної відповіді на це питання немає. Продуктивність кожного колектора залежить, не тільки від його технічних параметрів (оптичного ККД, і 2-х температурних коефіцієнтів), але і від припливу сонячної радіації, температури навколишнього середовища і теплоносія всередині колектора. Саме тому, порівнювати колектори між собою коректно тільки при конкретних умовах навколишнього середовища. Вакуумний колектор більш продуктивний при використанні в зимову пору року і в цілому в цілорічному циклі, в той же час в літній період (при невеликих перепадах температур) плоский може показувати більш високу ефективність. Поряд з більш низькою вартістю плоского колектора, то є ідеальним рішенням при заміщенні сезонних навантажень в літній період року (в літніх таборах, базах відпочинку, санаторіях і т.д.), а вакуумний колектор, якщо потрібен більший рівень комфорту при цілорічному циклі.
Оптимальна орієнтація сонячного колектора - строго на південь! При орієнтації геліосистеми на східний або західний напрямки, продуктивність знижується на 20-25%.
Чи може гелиосистема забезпечити 100% потреби в гарячому водопостачанні та опаленні для житла?На жаль ні! Геліосистема може замістити 100% потреби в гарячій воді з травня по вересень, в зимовий час ця величина буде складати 30-40%. Протягом року заміщення геліосистемою потреби в ГВП може досягати 70-75%. Це пов'язано з тим, що в першу чергу продуктивність геліосистеми залежить від припливу сонячного випромінювання, яке змінюється, як протягом дня, так і протягом року. При цьому різниця між зимової та літньої сонячною активністю становить 5-7 разів. Слід пам'ятати, що збільшення кількості колекторів в геліосистемі в зимовий час не призведе до зростання температури, оскільки в цей період року переважає розсіяне випромінювання. У той же час влітку (коли переважає пряме випромінювання) не пропорційна система, в якій споживання істотно менше продуктивності колекторів, накладає додаткові вимоги до системи утилізації тепла щоб уникнути закипання теплоносія всередині колекторів.
Чи ефективна гелиосистема в зимовий час?Звичайно! Геліосистеми працюють навіть при дуже низьких температурах - до -40°C, якщо використовується теплоносій на основі пропіленгліколю. Природно, продуктивність геліосистеми в зимовий час знижується (в тій чи іншій мірі в залежності від конструкції і обладнання, що застосовується), але вони не втрачають своїх властивостей і продовжують нагрівати воду.
Чи працює гелиосистема при розсіяному сонячному випромінюванні, при похмурій погоді?Селективне (поглинає) покриття сонячного колектора вловлює широкий спектр сонячного випромінювання, від ультрафіолетового до інфрачервоного, ця особливість дозволяє працювати колектора навіть при розсіяному випромінюванні і виробляти теплову енергію навіть при похмурій погоді.
Який термін служби і гарантії на геліосистеми?Термін служби геліосистем становить від 25 до 50 років. При цьому гарантія на сонячні колектори становить до 15 років. Такі тривалі терміни експлуатації і гарантії на геліосистеми обумовлені застосуванням тільки якісних комплектуючих від провідних світових виробників. Більш повну інформацію щодо умов і термінів гарантійних зобов'язань на всі комплектуючі ви можете отримати у відповідному пункті гарантійного талона.
Що таке сонячна радіація і сонячна інсоляція?Це тотожні поняття. Сонячна радіація - це енергія випромінювання, що видає сонце у результаті реакції ядерного синтезу. Слід зазначити, що даний термін є калькою з англійської (Solar radiation) і є синонімом «сонячної інсоляції». Сонячна інсоляція - опромінення поверхонь сонячним світлом (сонячною радіацією) або потік прямої сонячної радіації на горизонтальну поверхню. Інсоляцією називають опромінення поверхні, простору паралельним пучком променів, що надходять з напрямку, в якому видно в даний момент часу центр сонячного диска. Вимірюється в Вт × год / м².
Що таке сонячна постійна?Сонячна константа (або сонячна постійна) - це кількість сонячного електромагнітного випромінювання (сонячної радіації) на одиницю площі, яка вимірюється на зовнішній поверхні земної атмосфери, перпендикулярній до променів, на відстані однієї астрономічної одиниці від Сонця. Сонячна постійна включає в себе всі види сонячного випромінювання, а не тільки видиме світло. За даними позаатмосферних вимірювань, сонячна постійна становить 1367 Вт × год / м². Сонячна постійна не є незмінною в часі величиною. Відомо, що на її значення впливають два основні фактори: відстань між Землею і Сонцем, змінюється протягом року через еліптичності орбіти Землі (річна варіація 6,9% - від 1,412 кВт / м² на початку січня до 1,321 кВт / м² на початку липня ).
Що таке боросилікатне скло і чому воно застосовується в сонячних колекторах?У боросилікатного скла коефіцієнт теплового розширення дуже малий. Це дозволяє склу не тріскається при різких змінах температури. Цим обумовлено його застосування в геліотехніці, де необхідна термічна стійкість, оскільки добові перепади температур на колекторі можуть досягати 250°C.
Навіщо потрібно барієве напилення на трубках вакуумних колекторів?Барієве напилення, що знаходиться в нижній частині вакуумної трубки служить для індикації наявності вакууму між колбами. Барій (Ba, атомний номер 56) це рідкоземельний елемент в чистому вигляді, практично, не зустрічається, оскільки миттєво окислюється під впливом кисню. При наявності вакууму між колбами барієве напилення має дзеркальний сталевий відтінок, при розгерметизації трубки і попаданні повітря, барієве напилення випадає в осад і стає мутновато-молочного відтінку.
Чи потребує гелиосистема періодичного обслуговування?Так, але цей період може складати раз на 5-7 років. Діагностика включає в себе перевірку працездатності всіх елементів системи, перевірку герметичності контурів, відпрацювання алгоритмів управління, при необхідності заміну витратних частин. Особливу увагу необхідно приділити елементам з обмеженим терміном експлуатації. Також слід звернути увагу на теплоносій геліоконтура - в залежності від режимів експлуатації його заміна потрібна кожні 5-7 років.
Який термін окупності геліосистем?На поточний момент, термін окупності геліосистем становить від 3 років. Ця величина залежить не тільки від продуктивності самої системи, але і від її вартості, режиму використання і т.д.. Оскільки вартість енергоресурсів для юридичних і фізичних осіб відрізнятися в 3-5 разів, природно, що при інших рівних умовах (розміру системи та місця встановлення) термін окупності геліосистеми, встановленої для юридичної особи, буде в 3-5 разів менше, ніж для фізичної. Чим більше гелиосистема, тим менше в процентному співвідношенні потрібно додаткового обладнання (труби, ізоляція, баки накопичувачі), відповідно, термін окупності зменшується.
Наскільки міцні вакуумні колектори?У конструкції вакуумних сонячних колекторів застосовуються міцні колби з боросилікатного скла. Колектори призначені для експлуатації в умовах зовнішнього навколишнього середовища і витримують високі механічні дії аж до потрапляння граду діаметром 40 мм.
Як впливає забруднення і обмерзання на продуктивність геліосистеми?Дійсно, потужність геліосистеми може знижуватися на 5-7% в залежності від ступеня забруднення поверхні сонячного колектора брудом, пилом або смогом. При повному обмерзання продуктивність падає на 25%. Однак, ці втрати продуктивності носять короткочасний характер, оскільки сонячний колектор самоочищається в умовах навколишнього середовища (дощ, сніг, вітер) і не вимагає додаткових дій по очищенню. У той же час, ніяких обмежень по додатковому очищенню сонячних колекторів немає, і однозначно це безумовно позитивно позначиться на продуктивності сонячної системи в цілому.
Які є засоби утилізації надлишкового тепла?Кращим засобом утилізації тепла служить правильно спроектована система з відсутністю цього самого надлишку тепла. Також, існують апаратні рішення (функція «вихідний день») та алгоритми роботи контролера, які дозволяють скидати тепло в нічний час безпосередньо через геліоконтур. Крім цього можна використовувати додаткові конструктивні елементи системи: та утилізувати надлишки тепла в каналізацію, за допомогою повітряного теплообмінника-радіатора, в басейн або до іншого споживача, утилізація окремим контуром в середині самого приміщення (вологі підвали, гаражі, тощо), в загальну систему опалення (рушникосушки, тепла підлога ванних кімнат і т.д.), окремим контуром (наприклад, в землю), методом запобігання виникненню надлишкового тепла закриттям колектора роллетной системою.
